Las palas de un aerogenerador pueden medir hasta 80 metros de longitud y están sometidas a condiciones extremas las 24 horas del día. Detectar un pequeño daño a tiempo puede marcar la diferencia entre una reparación sencilla de 500 euros y una catástrofe que cueste medio millón de euros, sin contar los días de parada de producción. Por eso, la inspección de aerogeneradores con drones se ha convertido en el estándar de la industria eólica moderna.
El problema de las inspecciones tradicionales
Hasta hace pocos años, inspeccionar un aerogenerador era una operación compleja, cara y peligrosa. El procedimiento tradicional requería técnicos escaladores que descendían por las palas con cuerdas y arneses, o el uso de plataformas elevadoras de hasta 120 metros de altura.
Todo esto implicaba parar el aerogenerador durante horas o incluso días completos. Las condiciones meteorológicas tenían que ser perfectas, con viento prácticamente nulo, lo que en un parque eólico no es precisamente habitual. Y por supuesto, los riesgos laborales eran significativos: trabajar a 80 metros de altura nunca es seguro al 100%.
El resultado era que muchas empresas posponían las inspecciones todo lo posible, esperando a que hubiera daños evidentes antes de actuar. Un enfoque reactivo que acababa costando mucho más caro a largo plazo.
Por qué los drones han revolucionado la inspección eólica
La diferencia entre los métodos tradicionales y la inspección con drones es abismal. Donde antes necesitabas entre 4 y 8 horas para inspeccionar un aerogenerador, ahora lo haces en 30 a 60 minutos. Los costes se reducen de forma dramática: una inspección tradicional puede costar entre 2.000 y 5.000 euros por aerogenerador, mientras que con drones el precio baja a un rango de 400 a 1.200 euros.
Pero no se trata solo de dinero. El riesgo laboral es mínimo porque el técnico opera desde tierra, la calidad de las imágenes es consistente y de alta resolución, y generas una base de datos estructurada que puedes comparar en futuras inspecciones.
El retorno de inversión es evidente
Hagamos números reales. Un parque eólico de 50 aerogeneradores que inspecciona de forma tradicional gasta aproximadamente 150.000 euros por campaña (50 aerogeneradores × 3.000€). Esa misma inspección con drones cuesta alrededor de 40.000 euros (50 × 800€). Estamos hablando de un ahorro de 110.000 euros en cada campaña de inspección.
Y esto sin contar lo más importante: la detección temprana de daños. Una pala que se rompe por no detectar a tiempo una grieta puede costar hasta 500.000 euros en reparaciones de emergencia. Cada día que un aerogenerador está parado significa una pérdida de producción de entre 2.000 y 10.000 euros, dependiendo del tamaño y las condiciones del viento.
Qué daños podemos detectar con drones
Daños en las palas
Las palas son el componente más crítico y el que sufre mayor desgaste. La erosión del borde de ataque es uno de los problemas más comunes: el impacto constante de partículas (lluvia, granizo, insectos, polvo) desgasta el recubrimiento protector. Esto no solo es un problema estético; puede reducir la eficiencia aerodinámica hasta un 5%, lo que se traduce directamente en pérdida de producción.
Las grietas estructurales son mucho más graves. Pueden ser longitudinales o transversales, y si no se detectan a tiempo, tienden a propagarse hasta causar la rotura completa de la pala. Con un dron equipado con una buena cámara de alta resolución, estas grietas son perfectamente detectables en sus primeras fases.
Las delaminaciones son otro problema frecuente. Se trata de la separación entre las capas del material composite que forma la pala. Visualmente se aprecian como burbujas o abultamientos en la superficie, pero una cámara térmica las detecta con mucha mayor precisión.
Los impactos de rayos dejan marcas características de entrada y salida. Aunque pueda parecer un daño superficial, pueden haber afectado al sistema de pararrayos interno y causar daños estructurales que no son visibles desde fuera.
También detectamos defectos de fabricación que a veces no se aprecian hasta que la pala lleva tiempo en servicio: porosidades, inclusiones de material extraño, arrugas en el laminado, etc.
Daños en góndola y torre
Aunque las palas son el foco principal, los drones también inspeccionan eficazmente la góndola (corrosión de chapas, estado de juntas y sellados, sistema de refrigeración, parabrisas y accesos) y la torre (corrosión en uniones, estado de la tornillería visible, sistemas de ascenso, señalización y balizas).
Equipamiento necesario para inspecciones profesionales

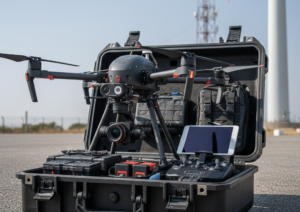

Drones especializados
No vale cualquier dron para inspeccionar aerogeneradores. Necesitas equipos con características muy específicas: cámara de alta resolución (mínimo 20 megapíxeles), zoom óptico potente (al menos 30x para capturar detalles desde distancia segura), estabilidad con viento de hasta 40 km/h, autonomía superior a 30 minutos y posicionamiento GPS de alta precisión.
Los modelos más utilizados en el sector son el DJI Matrice 350 RTK con cámara H20T (20MP más sensor térmico, zoom híbrido de 200x, 55 minutos de autonomía, precio alrededor de 15.000€), el DJI Matrice 30T (48MP más térmico, 200x híbrido, 41 minutos, unos 12.000€) y para presupuestos más ajustados, el DJI Mavic 3 Enterprise (zoom de 56x, 45 minutos, alrededor de 4.500€).
El valor de la termografía
La termografía es especialmente útil en inspecciones eólicas. Las delaminaciones generan diferencias de temperatura entre zonas sanas y dañadas que son invisibles al ojo humano pero perfectamente detectables con una cámara térmica. También permite detectar acumulación de hielo en zonas propensas, puntos calientes en sistemas eléctricos que pueden indicar fallos inminentes, y humedad interna por infiltraciones en palas huecas.
Para trabajo profesional necesitas una resolución mínima de 640×512 píxeles en el sensor térmico.
Software de gestión
Capturar las imágenes es solo el primer paso. Luego necesitas procesarlas, organizarlas y generar informes útiles. Software como DJI Pilot 2, Pix4Dinspect, SkySpecs Horizon (especializado en eólica) o Sulzer Schmid (sistemas automatizados) son imprescindibles.
Lo ideal es que el software se integre con el sistema SCADA del parque eólico, mantenga una base de datos histórica de defectos, permita comparativas entre inspecciones y ayude en la planificación del mantenimiento.
Cómo se hace una inspección profesional
Preparación previa
Una buena inspección empieza en la oficina, no en el campo. Hay que coordinarse con el operador del parque eólico, revisar el historial de cada aerogenerador que se va a inspeccionar, planificar las rutas optimizadas para minimizar desplazamientos y verificar las condiciones meteorológicas (viento por debajo de 40 km/h).
Protocolo de inspección

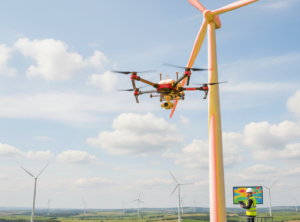

El día de la inspección, lo primero es el bloqueo del aerogenerador. Se para el rotor y se bloquea mecánicamente, se posicionan las palas (generalmente en «Y» invertida para facilitar el acceso visual) y se confirma el bloqueo con el operador del parque.
Después se hace un vuelo de reconocimiento para tener una vista general, verificar que no hay obstáculos imprevistos y ajustar los parámetros de la cámara según las condiciones de luz.
La inspección sistemática de cada pala sigue siempre el mismo patrón: primero el borde de ataque (el lado que recibe el viento), luego la superficie de presión (intradós), el borde de salida, la superficie de succión (extradós) y finalmente la raíz de la pala y la zona de unión con el buje.
También se inspecciona la góndola (cubierta y laterales, sistema de refrigeración) y la torre en toda su altura, incluyendo la base y la cimentación visible.
Todo esto se documenta de forma sistemática: cada imagen se numera siguiendo un esquema lógico, se geolocaliza cada captura y se toman notas (de voz o escritas) sobre cualquier hallazgo destacable.
Patrones de vuelo
Existen diferentes enfoques. El vuelo manual con zoom da al piloto control total para ajustar dinámicamente el encuadre, ideal para inspeccionar zonas concretas de interés. El vuelo semiautomático usa waypoints predefinidos con captura automática en puntos específicos, ofreciendo mayor consistencia entre inspecciones sucesivas.
Los sistemas totalmente automáticos con drones cautivos o vuelo autónomo siguiendo la geometría de la pala ofrecen la máxima repetibilidad para comparativas, aunque son menos flexibles ante imprevistos.
Requisitos legales y certificaciones
Para el piloto
Como mínimo necesitas la certificación A2 de piloto de drones. Es recomendable también tener la STS-01 si vas a trabajar en parques eólicos con acceso público cercano. La experiencia en vuelo con viento es fundamental (no se aprende en un día), y existen formaciones específicas en inspección eólica que marcan la diferencia entre un piloto principiante y uno profesional.
Para el operador
La empresa que ofrece el servicio debe tener registro vigente en AESA, seguro específico para trabajos industriales con coberturas adecuadas, manual de operaciones que incluya procedimientos para inspección eólica, y capacidad de coordinación con el gestor del parque.
En el parque eólico
No puedes simplemente presentarte y empezar a volar. Necesitas acceso autorizado por el propietario u operador del parque, cumplir con la prevención de riesgos laborales específica del emplazamiento, usar los EPIs requeridos si accedes a la zona de aerogeneradores, y respetar la coordinación de actividades empresariales (CAE) con otras empresas que puedan estar trabajando simultáneamente.
Qué entregas al cliente
Informe básico
El entregable mínimo es un informe básico con resumen ejecutivo del estado general, catálogo de defectos identificados con sus fotografías correspondientes, clasificación por severidad (leve, moderado, grave, crítico) y recomendaciones de actuación priorizadas.
Informe detallado
Un trabajo más completo incluye todo lo anterior más un mapa de daños sobre imagen de cada pala mostrando la ubicación exacta de cada defecto, mediciones dimensionales de los defectos más importantes, comparativa con inspecciones anteriores si las hay, y estimación de la evolución previsible y vida útil restante.
Base de datos digital
Lo más profesional es entregar también una base de datos digital con todas las imágenes organizadas por aerogenerador, pala y zona, los metadatos completos de cada captura (fecha, posición GPS, parámetros de cámara), la posibilidad de hacer mediciones posteriores sobre las imágenes, y si es posible, integración con el sistema de gestión que use el cliente.
Inspección termográfica: cuándo y cómo
La termografía no es necesaria en todas las inspecciones, pero tiene aplicaciones muy valiosas. Para detectar delaminaciones, las zonas donde las capas del composite se han separado muestran diferente conductividad térmica. La inspección es óptima cuando hay diferencia de temperatura entre el ambiente y la superficie de la pala, normalmente al amanecer o al atardecer.
En el análisis de erosión avanzada, las zonas erosionadas muestran una firma térmica diferente que complementa lo que vemos en la inspección visual.
Para sistemas eléctricos, la termografía detecta puntos calientes en conexiones, verifica el estado del sistema de pararrayos y revisa los armarios de control en la góndola.
Protocolo termográfico específico
Las condiciones óptimas requieren una diferencia de al menos 10°C entre el ambiente y la superficie a inspeccionar. Hay que calibrar la cámara ajustando la emisividad para el material composite (normalmente entre 0.90 y 0.95). El vuelo debe ser más pausado que en la inspección visual, y el procesamiento posterior requiere software especializado en análisis térmico.
Con qué frecuencia inspeccionar
La norma IEC 61400-25 y las buenas prácticas del sector recomiendan una inspección visual básica anual para detectar el estado general y daños evidentes. Cada 2 o 3 años conviene hacer una inspección visual detallada que documente todos los defectos con mediciones precisas.
La inspección termográfica también se hace cada 2-3 años para detectar delaminaciones y daños internos que no son visibles. Y por supuesto, siempre que haya un evento excepcional como tormentas importantes o impactos de rayo, hay que hacer una evaluación de daños.
Algunos operadores están empezando a inspeccionar semestralmente precisamente porque el ahorro que supone usar drones hace que sea rentable aumentar la frecuencia y detectar problemas aún más temprano.
Inspecciones de aerogeneradores con UMILES
En UMILES contamos con equipos especializados en inspección de aerogeneradores, pilotos con años de experiencia en el sector eólico y todas las certificaciones necesarias para operar en cualquier tipo de instalación, desde pequeños parques rurales hasta grandes instalaciones offshore.
Trabajamos con los drones más avanzados del mercado, incluyendo equipos con cámaras térmicas de alta resolución, y entregamos informes detallados con toda la documentación que necesitas para la toma de decisiones de mantenimiento.
También ofrecemos formación especializada para técnicos del sector eólico que quieran incorporar drones a sus operaciones de mantenimiento. Aprenderás no solo a pilotar, sino específicamente cómo inspeccionar aerogeneradores de forma profesional.
Si gestionas parques eólicos y necesitas inspecciones con drones, o si quieres formarte en esta especialidad, contacta con nuestro equipo. Estaremos encantados de ayudarte a mantener tus aerogeneradores en perfecto estado con la tecnología más avanzada.
FAQ
¿Se puede inspeccionar con el aerogenerador en marcha?
Existen sistemas automáticos que técnicamente lo permiten, pero la práctica estándar del sector es hacerlo con el rotor bloqueado. Es mucho más seguro para el dron y la calidad de imagen es infinitamente superior cuando las palas están quietas.
¿Qué pasa si hay mucho viento el día de la inspección?
Los drones tienen límites operativos, típicamente entre 40 y 50 km/h de viento. Si las condiciones superan estos límites, hay que posponer la inspección. Afortunadamente, los parques eólicos suelen tener días de bajo viento reservados precisamente para tareas de mantenimiento.
¿El dron detecta daños internos en las palas?
La termografía puede detectar delaminaciones superficiales y algunos daños internos por diferencia de conductividad térmica. Sin embargo, los daños estructurales profundos requieren técnicas complementarias como ultrasonidos o inspección endoscópica desde el interior de la pala.
¿Cada cuánto tiempo hay que inspeccionar?
Depende del fabricante de los aerogeneradores, las condiciones del emplazamiento y la antigüedad del parque. Como norma general, una inspección visual anual y una detallada cada 2-3 años es lo recomendado. En zonas con condiciones muy agresivas (costa con ambiente salino, zonas con mucho hielo, etc.) puede ser recomendable aumentar la frecuencia.
