La inspección de paneles solares con drones se ha convertido en el estándar de oro de la industria fotovoltaica. Lo que antes llevaba días de trabajo manual ahora puede realizarse en horas, detectando defectos que son completamente invisibles al ojo humano. Estos defectos no sólo reducen la producción energética, sino que en casos extremos pueden suponer un grave riesgo de incendio.

En este artículo descubrirás cómo esta tecnología está transformando el mantenimiento de plantas fotovoltaicas, permitiendo a los gestores maximizar la producción energética y prevenir problemas antes de que se conviertan en costosas averías.

¿Por qué es fundamental inspeccionar plantas fotovoltaicas con drones?

El problema oculto que está costando dinero a tu instalación

Una planta fotovoltaica puede estar perdiendo entre un 2% y un 15% de su producción total debido a defectos que pasan desapercibidos en inspecciones visuales tradicionales. Para hacernos una idea de lo que esto supone, imaginemos una planta de 50 MW funcionando a medio rendimiento por problemas no detectados.

¿Cuál es el método más eficiente?

Si comparamos los distintos métodos de inspección disponibles en el mercado, los drones equipados con cámaras térmicas ofrecen la mejor relación entre coste, tiempo y capacidad de detección temprana.

El retorno de inversión es claro

Pongamos un ejemplo real para ver el impacto económico de realizar inspecciones con drones de forma periódica.

Escenario: Planta solar de 50 MW

Sin inspección anual:

• Pérdida estimada por defectos no detectados: 3% de la producción
• Cálculo: 3% × 50 MW × 1.500 horas × 50€/MWh = 112.500€ al año en pérdidas

Con inspección anual mediante drones:

• Coste de la inspección: 50 MW × 150€ = 7.500€
• Defectos detectados y reparados: el 80% de las pérdidas se evitan
• Ahorro neto anual: 112.500€ × 0,8 – 7.500€ = 82.500€

Resultado: Un retorno de inversión superior a 10:1. Cada euro invertido en inspección genera más de diez euros de ahorro.

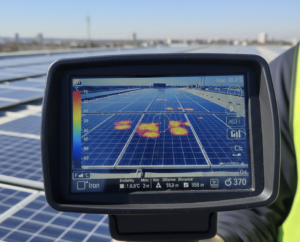

Los defectos más comunes detectables por termografía

Hot Spots o puntos calientes

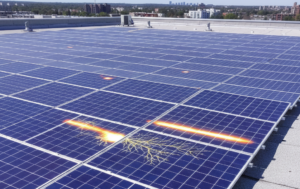

Los puntos calientes son una de las anomalías más frecuentes y peligrosas en instalaciones fotovoltaicas. Se trata de células o zonas del panel que alcanzan temperaturas significativamente superiores al resto.

¿Qué los provoca?

• Células defectuosas o con microfracturas
• Acumulación localizada de suciedad
• Sombras parciales sobre el panel
• Soldaduras defectuosas en las conexiones

¿Por qué son peligrosos?

Además de reducir la producción energética, los puntos calientes aceleran la degradación del panel y, en casos extremos, pueden provocar incendios. La termografía con drones permite detectarlos cuando la diferencia de temperatura supera los 10-15°C respecto a las células adyacentes.

Diodos bypass defectuosos

Los diodos bypass son elementos de protección que evitan que una célula defectuosa afecte al rendimiento del panel completo. Cuando fallan, el resultado es dramático: el panel puede perder hasta un tercio de su producción.

Firma térmica característica:

• Un tercio del panel muestra temperaturas significativamente más elevadas
• Patrón rectangular muy definido
• Diferencia de más de 10°C con los tercios funcionales

Strings desconectados

Se trata de cadenas completas de paneles que han dejado de producir por una desconexión o un fallo en el inversor. Son relativamente fáciles de detectar mediante inspección con drones, ya que presentan un patrón visual muy claro.

Cómo se identifican:

• Toda la fila de paneles está a temperatura ambiente
• Contraste evidente con los strings productivos adyacentes
• Patrón lineal perfectamente definido en el mapa térmico

Delaminaciones y burbujas

La delaminación es la separación progresiva entre las distintas capas del panel (vidrio, encapsulante EVA, células y lámina posterior). Aunque no siempre es un problema crítico inmediato, indica un proceso de degradación que irá a más.

Aspecto en la imagen térmica:

• Zonas irregulares con temperatura diferente
• Patrones «nebulosos» o difusos
• Progresión visible si se compara con inspecciones anteriores

PID: Degradación inducida por potencial

El PID (Potential Induced Degradation) es un fenómeno que afecta especialmente a los paneles situados en los extremos de las cadenas. Se manifiesta como una pérdida de rendimiento causada por diferencias de potencial entre las células y el marco del panel.

Cómo detectarlo:

• Paneles uniformemente más calientes que el resto
• Patrón característico en los extremos de la instalación
• Requiere correlación con datos de producción eléctrica

Equipamiento necesario para termografía fotovoltaica

Es importante entender qué equipamiento se necesita para realizar inspecciones profesionales de plantas solares con drones.

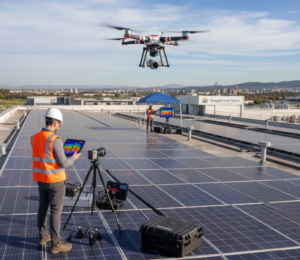

Drones recomendados para inspección solar

Para realizar inspecciones de paneles solares de forma profesional, necesitamos equipos con cámaras térmicas de alta resolución. Estos son los modelos más utilizados en el sector:

Especificaciones técnicas mínimas:

• Resolución térmica de al menos 640×512 píxeles (aunque se aceptan 320×256)
• NETD inferior a 50 mK para máxima sensibilidad
• Rango de temperatura entre -20°C y +150°C
• Gimbal estabilizado de 3 ejes

Software especializado en análisis termográfico

Una vez capturadas las imágenes, necesitamos procesarlas con software específico para generar mapas térmicos, identificar anomalías y elaborar informes profesionales.

Gestión de datos y activos

Además del software de análisis térmico, las plantas fotovoltaicas requieren sistemas de gestión que integren los datos de las inspecciones con el historial de producción y mantenimiento:

• PVsyst con integración de datos de inspección
• Sistemas SCADA del parque solar
• Bases de datos propietarias para seguimiento histórico

Metodología de inspección paso a paso

Condiciones óptimas para volar

Para obtener resultados fiables en una inspección con drones, debemos respetar unas condiciones mínimas que garanticen que los defectos son reales y no artefactos causados por factores externos.

Irradiancia solar:

• Mínimo absoluto: 500 W/m²
• Nivel óptimo: superior a 700 W/m²
• Los paneles deben estar produciendo energía para detectar defectos

Franja horaria recomendada:

• Entre las 10:00 y las 14:00 horas (hora solar)
• Evitar el amanecer y el atardecer por baja irradiancia
• Evitar las horas con sombras proyectadas por estructuras

Condiciones meteorológicas:

• Cielo despejado o uniformemente nublado
• Evitar nubes parciales que generen sombras variables
• Viento inferior a 40 km/h para estabilidad del dron
• Sin lluvia reciente (los paneles mojados generan falsos positivos)

Planificación del vuelo

La planificación de los vuelos es fundamental para garantizar la cobertura completa de la instalación y la calidad de los datos capturados.

Altura de vuelo:

Normalmente se sitúa entre 30 y 60 metros sobre los paneles. La altura exacta depende de la resolución térmica que necesitemos alcanzar (GSD o Ground Sample Distance).

Solape entre imágenes:

• Solape frontal: 75-80%
• Solape lateral: 60-70%
• El solape debe ser mayor que en fotogrametría visual debido a la menor resolución de los sensores térmicos

Velocidad de desplazamiento:

Entre 4 y 6 m/s para garantizar imágenes nítidas. Es más lento que en fotogrametría visual estándar.

Patrón de vuelo:

Se utiliza el patrón clásico en «cortacésped» (lawn mower), con trayectorias paralelas a las filas de paneles. Los waypoints se programan previamente con software como DJI Pilot o Pix4Dcapture.

Protocolo completo de inspección

1. PREPARACIÓN PREVIA

• Verificar condiciones meteorológicas (irradiancia mínima de 500 W/m²)
• Coordinar la visita con el responsable de la planta
• Calibrar la cámara térmica del dron
• Planificar las rutas de vuelo con software específico

2. VUELO DE CALIBRACIÓN

• Capturar imágenes de un panel de referencia con características conocidas
• Verificar que la configuración de emisividad es correcta
• Ajustar el rango de temperaturas de la cámara

3. VUELO DE INSPECCIÓN

• Ejecutar las rutas planificadas de forma automática
• Monitorizar la captura en tiempo real desde la estación de control
• Realizar vuelos adicionales en zonas donde se detecten anomalías

4. VERIFICACIÓN POST-VUELO

• Comprobar que la cobertura es completa sin huecos
• Hacer copia de seguridad de todos los datos capturados
• Si es necesario, realizar una inspección visual a pie de los hallazgos más críticos

Configuración de la cámara térmica

Clasificación de defectos según su gravedad

A continuación, vamos a clasificar los defectos detectables para identificar cuáles requieren actuación inmediata y cuáles pueden programarse.

Clasificación por diferencia de temperatura

No todos los defectos requieren la misma urgencia de actuación. En función de la diferencia de temperatura detectada, establecemos distintos niveles de prioridad:

Clasificación según el tipo de problema

Otra forma de priorizar es según la naturaleza del defecto y su potencial impacto en la instalación:

Clase A – Defectos productivos:

Afectan a la producción de energía pero no suponen un riesgo para la seguridad. La reparación puede programarse de forma normal dentro del calendario de mantenimiento.

Clase B – Defectos degradativos:

Causan una degradación progresiva que empeorará con el tiempo. Es importante repararlos pronto para evitar que el daño se extienda y la reparación sea más costosa.

Clase C – Defectos críticos:

Suponen riesgo de incendio o fallo catastrófico. Requieren actuación urgente, incluso con paralización temporal de la zona afectada si es necesario.

Entregables de una inspección profesional

Informe básico de inspección

Un informe profesional de inspección termográfica debe incluir como mínimo:

1. Datos generales: Identificación de la planta, fecha de la inspección, condiciones ambientales
2. Resumen ejecutivo: Valoración del estado general y principales hallazgos
3. Estadísticas: Porcentaje de paneles con defectos clasificados por categorías
4. Listado detallado: Ubicación exacta, tipología y severidad de cada defecto
5. Recomendaciones: Acciones prioritarias y calendario sugerido

Informe completo avanzado

Para instalaciones de gran tamaño o clientes que requieren un nivel de detalle superior, el informe incluye además:

1. Ortomosaico térmico: Mapa completo de temperatura de toda la instalación
2. Fichas individuales: Imagen térmica y visual de cada defecto detectado
3. Análisis por strings: Rendimiento comparado de cada cadena de paneles
4. Comparativa histórica: Evolución respecto a inspecciones anteriores
5. Estimación económica: Pérdida de producción estimada para cada defecto

Archivos digitales entregables

Los datos se entregan en formatos estándar que permiten su integración con otros sistemas:

• Ortomosaico térmico georreferenciado (formato GeoTIFF)
• Ortomosaico RGB si se capturó simultáneamente
• Archivos vectoriales (Shapefile/KML) con ubicación de defectos
• Base de datos en formato Excel o CSV con todos los hallazgos
• Imágenes originales radiométricas para análisis adicional

Frecuencia de inspección recomendada

Normativa y requisitos del piloto

Certificaciones obligatorias

Para realizar inspecciones de plantas fotovoltaicas con drones de forma legal y profesional en España, el piloto debe contar con:

• Certificado de piloto de drones A2 o certificación STS según la ubicación y tipo de operación
• Registro como operador de drones ante AESA
• Seguro de responsabilidad civil profesional con cobertura adecuada

Formación complementaria recomendada

Más allá de los requisitos legales, un profesional de la termografía con drones debería contar con:

• Formación básica en termografía (al menos nivel 1) para interpretación correcta de imágenes
• Conocimientos fundamentales de sistemas fotovoltaicos y electricidad
• Manejo avanzado de software de análisis termográfico

Coordinación con la planta solar

Antes de cualquier vuelo, es imprescindible:

• Obtener autorización formal del titular de la instalación
• Coordinar las actividades empresariales (documento CAE si hay otros trabajadores)
• Recibir información sobre el estado de los inversores y configuración eléctrica
• Solicitar datos de producción para poder correlacionar con los hallazgos térmicos

¿Gestionas parques fotovoltaicos y necesitas optimizar su rendimiento?

En UMILES ofrecemos servicios profesionales de termografía aérea de plantas solares con equipos de última generación y termógrafos certificados. Detectamos defectos antes de que afecten significativamente a tu producción y te proporcionamos informes detallados con recomendaciones de actuación.

Contacta con nosotros para solicitar un presupuesto personalizado o descubre nuestra formación especializada en inspección fotovoltaica con drones. Conviértete en un experto y añade esta habilidad tan demandada a tu perfil profesional.

FAQ

¿Se pueden hacer inspecciones con cielo nublado?

Sí, siempre que la irradiancia sea suficiente (más de 500 W/m²). De hecho, un cielo uniformemente nublado puede ser incluso mejor que uno con nubes parciales, ya que evita las sombras cambiantes. El peor escenario son las nubes dispersas que generan sombras irregulares sobre la instalación.

¿La termografía con drones sustituye completamente a las mediciones eléctricas?

No del todo. La termografía con drones es excelente para detectar defectos que tienen una firma térmica clara. Sin embargo, algunos problemas eléctricos como el PID inicial o la degradación uniforme de paneles no presentan anomalías térmicas visibles. Lo ideal es combinar inspección termográfica aérea con mediciones I-V de strings cuando sea necesario.

¿Los paneles sucios pueden generar falsos positivos?

Sí, la suciedad acumulada puede provocar puntos calientes que se confunden con defectos reales. Un inspector con experiencia sabrá distinguir el patrón típico de suciedad. Para obtener los mejores resultados, lo recomendable es realizar una limpieza de los paneles antes de la inspección termográfica.
